数据联动的使用场景：在仪表盘中点击地图上某个省份时，在同一个仪表盘中的以城市粒度为维度的GDP数据表格，内容能够随地图省份的选择同步变化。

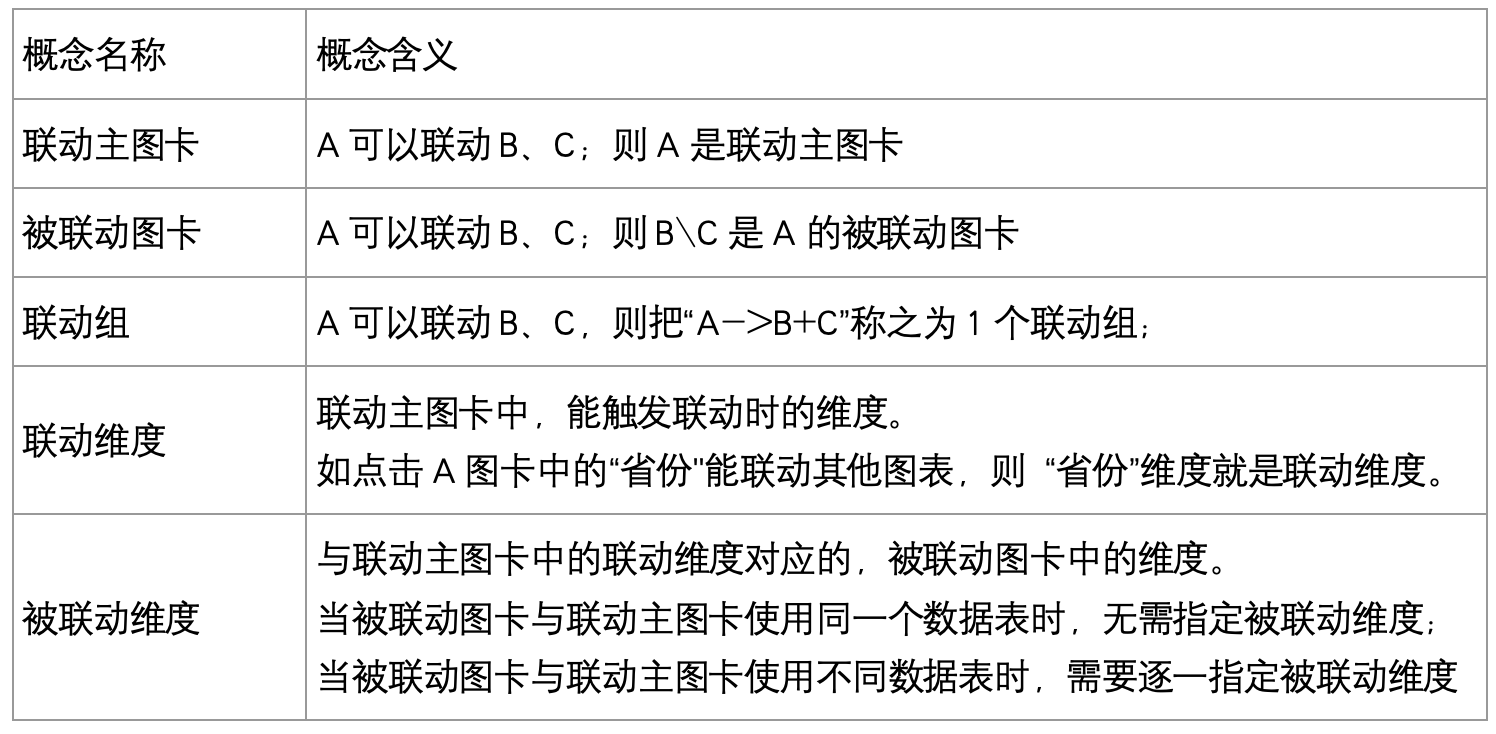

相关概念

使用限制

1、只能对同一个仪表盘中的图表进行联动关系构建，但不限制是否为同一数据源或数据表

2、一个联动组可联动图表数量不做限制

3、可进行联动的图表类型，存在一定限制。

1） 仅支持通过拖拽模式生成的图卡进行联动配置

2） 联动主图卡：不支持仪表盘图、树图、指标卡、对比指标卡这类无法识别联动交互的组件，以及 DIY 组件、代码组件这类由报告创作者自定义前端代码的组件作为联动主图卡；被联动图卡暂无图表类型的限制。

4、 联动同时支持”高级编辑“及“简易模式”

5、 联动配置结果，支持在pc端报表、大屏以及移动端报告展示

如何配置联动

1、首先，在仪表盘中配置A、B、C等多个图卡

2、联动配置的入口：

如下图所示，在仪表盘右上处点击“联动”，进入“图卡联动”列表中

点击“新增联动”进入“新建联动”页面。此时需要指定具体的“联动主图卡”， 进行联动配置。

3、配置联动具体操作

a. 进入到联动配置弹窗

b. 确定联动主图卡

i. 如从 “入口一”进入，则默认填充进入该图表名称，此时无需修改

ii. 如从 “入口二”进入，则默认为空，需要从当前仪表盘所有“已保存的使用拖拽模式生成的图表”的图表名称中手动下拉筛选一个。需注意：不支持仪表盘图、树图、指标卡以及对比指标卡作为联动主图卡

Tips：如无法确定所选的图卡具体是哪一个，可以hover图卡名称后方的“放大镜”，此时将展示具体的图卡预览图

c. 配置联动维度

i. 联动主图卡中配置的相关维度，可以作为联动维度。

ii. 允许将联动主图卡的多个维度同时设置为联动维度（通过点击“新增一组”增加一个联动维度的关系组）。每一个联动维度所对应被联动图卡的联动关系，均需要单独配置。

d. 配置联动维度对应的被关联图卡

i. 选择联动维度后，可以与该联动维度构建联动关系的图卡，均会在右侧的“请选择被联动的图卡”区域展示。且配置过程进一步细分为（与联动主图卡）“同数据表”和（与联动主图卡）“非同数据表”两种情况

ii. 被联动图卡和联动主图卡属于同一数据表，此时无需做联动维度的一一关联，直接勾选“被联动图卡”即可。注意：仅支持通过拖拽模式生成的图卡

iii. 被联动图卡和联动主图卡属于同一数据表在不同数据表时，在勾选被联动图卡后，需要指定该被联动图卡实际的哪个维度字段与触发联动的维度进行关联。

例如，我们希望A主图卡作为联动维度的“地域”可以联动B图卡（与A非同数据表）对于的“地区”这个维度，而不是“城市”这个维度。那么就需要在配置联动维度时，选择B图卡的被联动维度为“地区”

如何取消或修改配置联动

1、 进入联动配置页面，可以直接修改具体的联动配置，修改完成后点击“保存”即可。

2、如需删除整个联动组关系，则可以通过“入口二”进入到“图卡联动”配置弹窗，点击每个联动组的“删除”按钮，一次性删除整个联动组。

 如何使用联动

1、联动状态的标记

1） 完成联动配置的主图卡右上角，无论是否触发联动，均包含如下icon，hover联动图标时会有信息露出；

2）被联动图卡在触发联动时，图卡右上角包含有被关联的标识。hover该关联标识，显示当前关联的“维度名：维度值”。若一个图卡同时被多个主动关联图卡关联，则关联效果可叠加。

2、 如何触发

i. 在完成配置后，仪表盘界面中，点击主图卡A中对应的联动维度，即可触发联动，此时对应的联动维度值代表的区域应该是高亮，而其他区域置灰的。类似下图：

ii.若一个联动主图的“类别维度”和“系列维度”同时被配置为联动维度，因此在点击选择时，需准确区分下图所示的“类别维度”点击，以及“系列维度点击””

①系列维度点击（若同时配置了类别维度和系列维度作为联动维度，则系列的点击会同时触发两个联动维度）：点击“zhengzhou”其中的单柱体，右侧两个被联动图卡都会随之发生变化。

②类别维度点击：点前“zhengzhou”红框区域内非系列柱子的空白区域，仅以类别维度为联动维度的图卡（下图中，仅中间的图表）发生变化。

3、 当一个图卡同时包含联动和下钻配置结果时，选中态后需用户选择是进行联动还是下钻。点击后选择气泡常驻，需点击其他位置后才消失。

• 其他说明

1、 配置联动后，联动主图卡的编辑受限，此时可以修改联动主图卡的指标、样式等，但无法更改联动主图卡的数据源/数据表，不支持删除原本已添加的维度。否则修改结果将无法保存。

2、 触发联动时，对于被联动图卡等同于施加了一个“隐藏的过滤条件”，该过滤条件与被联动图卡自身已有的过滤条件不冲突，可叠加。
